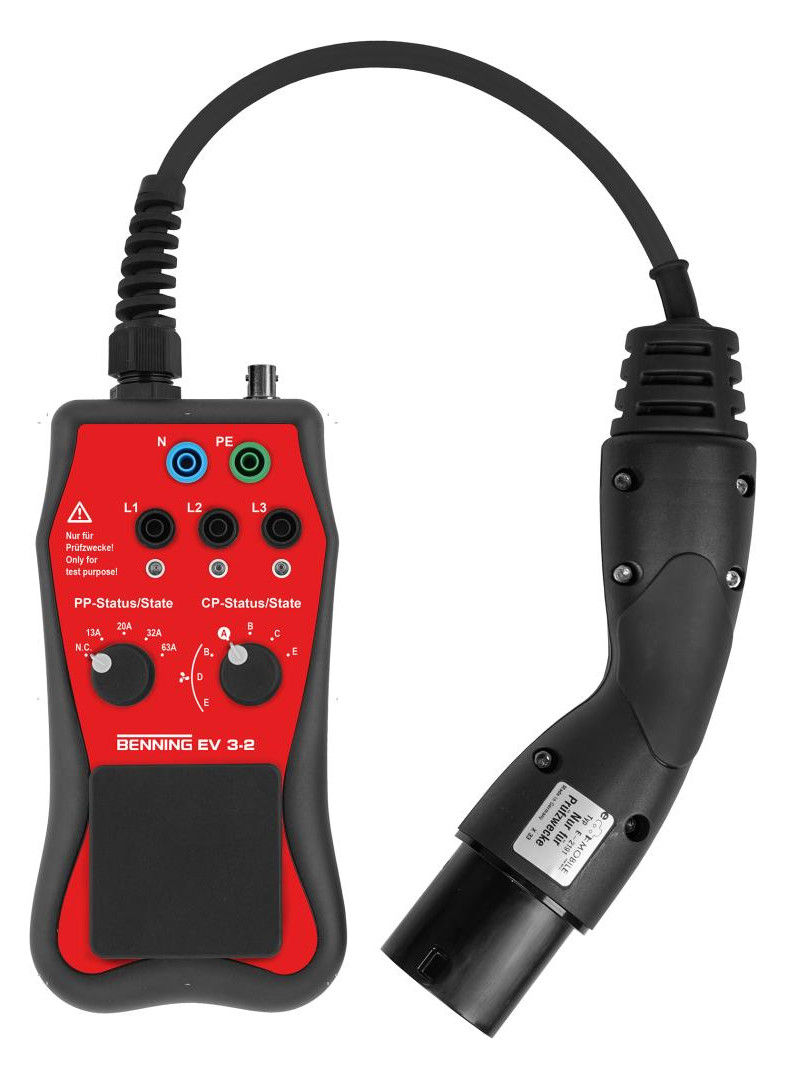

Prüfadapter EV 3-2

• Kompatibel für 1- und 3-phasige EV-Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder

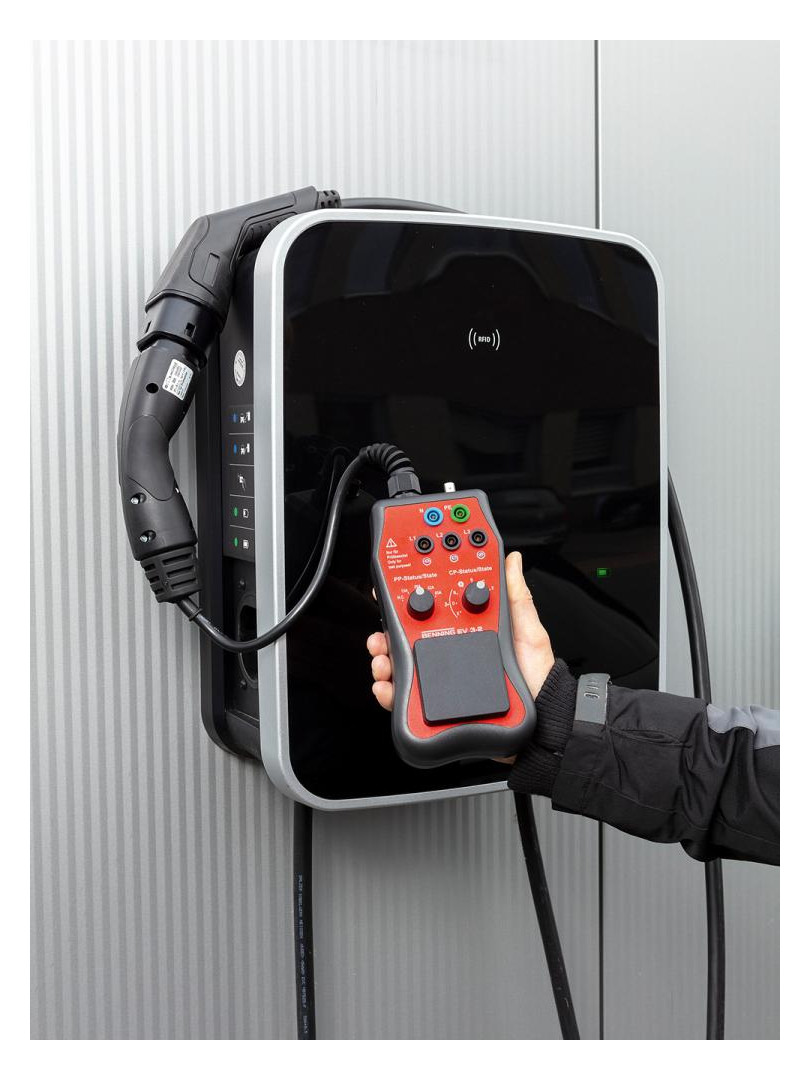

• Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation
• Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen
• Drehschalter Proximity Pilot PP (Kabelsimulation)
• Drehschalter Control Pilot CP (Fahrzeugsimulation)
• Separate Phasenanzeigen durch drei LED, sobald Ladestation Energie bereitstellt
• Prüfsteckdose und 4-mm-Buchsen für die einfache Verbindung mit Installationsprüfgerät
• BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop
• Überprüfung des EVSE-Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert)
• Messkategorie CAT II 300 V

Lieferung: Mit Messadapter, Schutztasche und Bedienungsanleitung.

Hinweis: Ermöglicht mit den Installationsprüfgeräten BENNING IT 130 und IT 200, die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen.
