Flachspanner 6496 M20x28mm AMF
Artikel-Nr.: 87022270
334,39 € inkl. MwSt.
Jetzt anmelden! Die Nutzung dieses Portals steht nur angemeldeten Geschäftskunden zur Verfügung.
Lieferung
Lieferbar in 3 bis 5 Arbeitstagen
Abholung
Abholbar in 4 bis 6 Arbeitstagen in Freiburg
Beschreibung

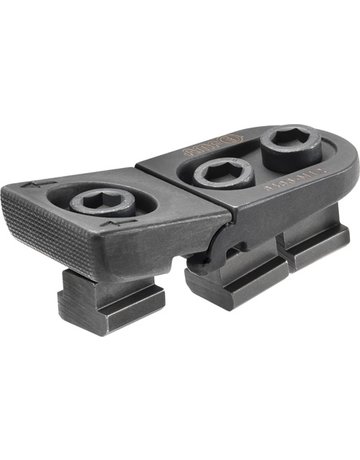

Flachspanner
komplett mit Befestigung.
Stahl, vergütet und im Brünierton angelassen.
1. Flachspanner in T-Nut des Maschinentisches einschieben.
2. Am Werkstück positionieren.
3. Befestigungsschrauben für Maschinentisch feststellen.
4. Durch Betätigung der Spannschraube wird das Werkstück gespannt.
Hinweis:
- Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest.
- Verwenden Sie nur den dazugehörigen AMF-Befestigungssatz 6496BF.
Vorteil:
- Zum Spannen sehr flacher Werkstücke
- Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten
- Horizontale und vertikale Einsatzmöglichkeit.
komplett mit Befestigung.
Stahl, vergütet und im Brünierton angelassen.
Verwendungshinweis
Anwendung:1. Flachspanner in T-Nut des Maschinentisches einschieben.
2. Am Werkstück positionieren.
3. Befestigungsschrauben für Maschinentisch feststellen.
4. Durch Betätigung der Spannschraube wird das Werkstück gespannt.
Hinweis:
- Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest.
- Verwenden Sie nur den dazugehörigen AMF-Befestigungssatz 6496BF.
Vorteil:
- Zum Spannen sehr flacher Werkstücke
- Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten
- Horizontale und vertikale Einsatzmöglichkeit.

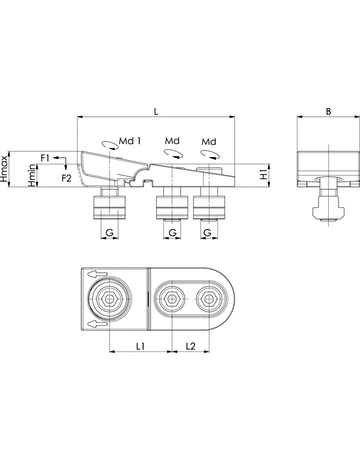

Merkmale
| EAN | 4020772374211 |
| Herstellerartikelnummer | 374215 |
| B | 62 |
| F1 | 36 Kilo-Newton |
| F2 | 18,0 Kilo-Newton |
| G | M20 |
| Gewicht | 1807 Gramm |
| Größe | M20x28 |
| H max. | 36 |
| H min. | 22 |
| H1 | 22 |
| L | 152 |
| L1 max. | 63 |
| L1 min. | 58 |
| L2 | 41 |
