Auszugsführung Quadro Duplex 60 (Garnitur), 400 mm / Maß X = 22 mm, links und rechts - Hettich-0
Auszugsführung Quadro Duplex 60 (Garnitur), 400 mm / Maß X = 22 mm, links und rechts - Hettich-1
Auszugsführung Quadro Duplex 60 (Garnitur), 400 mm / Maß X = 22 mm, links und rechts - Hettich-2
Auszugsführung Quadro Duplex 60 (Garnitur), 400 mm / Maß X = 22 mm, links und rechts - Hettich
Artikel-Nr.: H9078694
Preis nicht sichtbar? Jetzt anmelden! Die Nutzung dieses Portals steht nur angemeldeten Geschäftskunden zur Verfügung.
Lieferung
Lieferbar in 5 bis 7 Arbeitstagen
Abholung
Abholbar in 6 bis 8 Arbeitstagen in Freiburg
Varianten
Beschreibung
• Mit Differentialrolle
• Überauszug ca. 33 mm
• 60 kg Belastbarkeit nach EN 15338 Level 2
• Stahl verzinkt

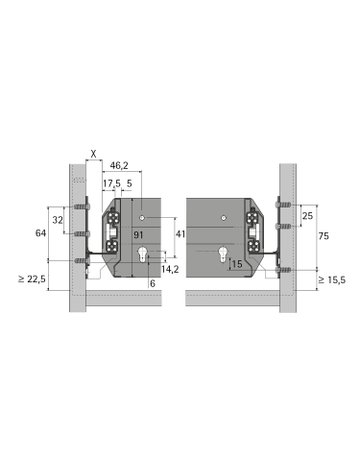

Mindestblendenhöhe bei Lochreihe 32 mm:
• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2, 5 HE (160 mm) für SysTech Zarge
Mindestblendenhöhe bei Lochreihe 25 mm:
• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2, 5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge
Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen
• Selbsteinzugsgehäuse mit oder ohne Dämpfung Silent System / Push to open bitte separat bestellen
• Befestigungsposition: 37 - 320 mm
• Überauszug ca. 33 mm
• 60 kg Belastbarkeit nach EN 15338 Level 2
• Stahl verzinkt
Mindestblendenhöhe bei Lochreihe 32 mm:
• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2, 5 HE (160 mm) für SysTech Zarge
Mindestblendenhöhe bei Lochreihe 25 mm:
• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2, 5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge
Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen
• Selbsteinzugsgehäuse mit oder ohne Dämpfung Silent System / Push to open bitte separat bestellen
• Befestigungsposition: 37 - 320 mm
Merkmale
| EAN | 4023149120282 |
| Herstellerartikelnummer | 9078694 |
| Anschlagrichtung | links/rechts |
| Ausführung | für Endlosbauweise, X = 22 mm |
| Basis | Auszugsführung |
| Belastbarkeit | 60 Kilogramm |
| Belastbarkeit nach EN 15338,Level 2 | 60 kg |
| Blendenhöhe | 128–320 mm |
| Blendenhöhe max. | 320 mm / 5 HE |
| Blendenhöhe min. | 128 mm / 2 HE |
| Blendenhöhe min. (SysTech Zarge) | 160 mm / 2.5 HE |
| Einsatzbereich | Büroschrank |
| Maß X (Endlosbauweise) | 22 mm |
| Montage | zum Anschrauben |
| Oberfläche | verzinkt |
Hersteller
Hettich Marketing und Vertriebs, GmbH & Co. KG
Anton-Hettich-Str. 12-16
32278 Kirchlengern
Deutschland
